Zgrzewanie rur PE przy pomocy zgrzewarki elektrooporowej wymaga zastosowania ściśle określonej procedury. Nieprawidłowo wykonane złącze skutkować może wyciekami, awariami instalacji oraz kosztownymi naprawami całej instalacji.
Każdy etap zgrzewania elektrooporowego ma bezpośredni wpływ na trwałość połączenia.
Dobór odpowiednich kształtek, przygotowanie powierzchni rury, kontrola parametrów zgrzewania oraz przestrzeganie czasów chłodzenia mają wpływ na szczelność i wytrzymałość finalnego złącza w instalacjach rur PE.
Warto poznać wszystkie aspekty tej metody łączenia, aby wykonywać prawidłowe i trwałe połączenia w instalacjach polietylenowych.
Czym jest zgrzewarka elektrooporowa?
Zgrzewarka elektrooporowa to urządzenie przeznaczone do łączenia rur polietylenowych z kształtkami, poprzez kontrolowany proces topienia materiału. Urządzenie to dostarcza prąd elektryczny o określonych parametrach do kształtek zawierających wbudowane spirale grzejne, co umożliwia utworzenie trwałych połączeń w instalacjach PE.
Zasada działania zgrzewarki elektrooporowej
Energia elektryczna przekształcana w ciepło stanowi podstawę procesu zgrzewania elektrooporowego. Zgrzewarka dostarcza stałe napięcie do wyprowadzeń terminali zamontowanych w kształtce elektrooporowej.
Spirala grzejna wewnątrz kształtki osiąga temperaturę przekraczającą 150°C, powodując stopienie warstwy polietylenu na wewnętrznej powierzchni kształtki oraz zewnętrznej powierzchni rury.
Stopiony polietylen wypełnia przestrzeń między elementami, tworząc jednorodne połączenie molekularne o wytrzymałości porównywalnej z materiałem rury. Zewnętrzna powierzchnia kształtki pozostaje gorąca zarówno podczas cyklu grzania, jak i przez określony czas po jego zakończeniu.
Zastosowanie w instalacjach rur PE
Rury polietylenowe PE80 i PE100 to główny obszar zastosowania zgrzewarek elektrooporowych. Parametr SDR określa stosunek średnicy zewnętrznej do grubości ścianki rury, co bezpośrednio wpływa na ciśnienie nominalne PN wyrażone w MPa pomnożonym przez 10.
Rury PE80 dostępne są w zakresie od SDR41 (PN 3.2) do SDR9 (PN 16), natomiast PE100 oferuje szerszy zakres od SDR41 (PN 4) do SDR7.4 (PN 25). Instalacje wodociągowe, gazowe oraz kanalizacyjne wymagają pełnej szczelności połączeń, którą zapewnia zgrzewanie elektrooporowe. Szczególne zastosowanie znajduje w trudno dostępnych miejscach oraz podczas napraw istniejących instalacji.
Parametry SDR rury determinują dobór odpowiedniego systemu kształtek. Kształtki PN 16 i PN 25 typu socketed oraz siodełka przeznaczone są do rur o SDR≤11 dla średnic 16-75 mm oraz SDR≤17 dla średnic 90-710 mm. Kształtki PN10 Lightfit stosuje się do rur o SDR<26 dla średnic 63-90 mm oraz SDR<33 dla średnic 110-710 mm.
Różnice między metodami zgrzewania
Specyfika procesu oraz wymagany osprzęt odróżniają zgrzewanie elektrooporowe od innych metod łączenia rur PE.
Zgrzewanie doczołowe wymaga specjalnych urządzeń do ogrzewania powierzchni czołowych rur i ich docisku, podczas gdy metoda elektrooporowa wykorzystuje kształtki z wbudowanymi spiralami grzejnymi.
Mechaniczne złączki zaciskowe można stosować na rurach o dowolnym SDR w zakresie średnic od 16 do 160 mm, pod warunkiem niepprzekroczenia maksymalnego ciśnienia roboczego rury lub kształtki. Połączenia mechaniczne nie zapewniają jednak jednorodności molekularnej charakterystycznej dla zgrzewania elektrooporowego.
Przygotowanie powierzchni wymaga skrobania warstwy utlenionej na głębokość około 0,1 mm dla rur do średnicy 63 mm oraz 0,2 mm dla rur o większych średnicach. Spirale grzejne w kształtkach nie podlegają skrobaniu. Czas chłodzenia po zakończeniu procesu wynosi minimum 20 minut dla średnic 40-180 mm oraz wydłuża się do 30 minut dla średnic 200-315 mm.
Przygotowanie do pracy ze zgrzewarką
Prawidłowe przygotowanie do zgrzewania elektrooporowego wymaga spełnienia określonych wymagań formalnych oraz kompletnego zestawu narzędzi. Braki w przygotowaniu mogą skutkować nieprawidłowym wykonaniem złączy, niezależnie od jakości zastosowanej zgrzewarki.
- Niezbędne narzędzia i akcesoria
- Kompletny zestaw narzędzi to warunek konieczny do przeprowadzenia prawidłowego zgrzewania. Brak któregokolwiek z wymienionych elementów może uniemożliwić wykonanie szczelnego złącza:
- Jednostka sterująca elektrofuzją
- Generator prądotwórczy o mocy odpowiedniej dla średnicy rur
- Zaciski do zaokrąglania rur i listwy wyrównujące
- Narzędzie do przygotowania powierzchni rury (rotacyjne lub ręczne skrobaki)
- Osłona spawalnicza chroniąca przed warunkami atmosferycznymi
- Mata ochronna podłoża
- Narzędzia pomiarowe oraz marker
- Akcesoria do czyszczenia powierzchni
Czystość strefy zgrzewania ma kluczowe znaczenie dla jakości połączenia. Ręce operatora muszą być czyste - należy stosować jednorazowe rękawiczki lub ściereczki czyszczące.
Zabrudzenia w postaci potu, wszelkiego rodzaju tłuszczami lub kurzem może doprowadzić do powstania słabego złącza.
Zgrzewarki wymagają stałej czystości. Brudne końcówki mogą przenieść zanieczyszczenia bezpośrednio do strefy połączenia elektrycznego. Kształtki elektrooporowe należy przechowywać w oryginalnych opakowaniach ochronnych, z dala od bezpośredniego światła słonecznego aż do momentu użycia.
Warunki atmosferyczne do pracy
Zgrzewanie elektrooporowe nie może być wykonywane w dowolnych warunkach pogodowych. Należy zastosować osłonę zapewniającą ochronę przed kurzem, wilgocią oraz niekorzystnymi warunkami atmosferycznymi.
Brak odpowiedniej ochrony prowadzi do niezadowalających złączy.
Warunki wilgotne lub wietrzne wymagają bezwzględnego zastosowania osłony spawalniczej. Należy unikać ponownego zanieczyszczenia przygotowanych powierzchni, nie należy dotykać wnętrza kształtek ani oskrobanych powierzchni rur gołymi rękami.
Parametry rur PE
Weryfikacja parametrów rur przed rozpoczęciem zgrzewania to element konieczny. Rury polietylenowe mogą być wykonane z materiałów PE63, PE80 lub PE100, co z kolei determinuje różne wskaźniki ciśnienia przy identycznych wymiarach.
Stosunek SDR, ciśnienie nominalne PN oraz klasyfikacja materiału PE określają bezpieczne zastosowanie zgrzewarki.
Należy sprawdzić średnicę rury za pomocą taśmy mierniczej, aby upewnić się, że minimalna średnica zewnętrzna odpowiada specyfikacji na odcinku 5% średnicy od końca rury. Rewersja rury oraz jej owalność muszą zostać zweryfikowane przed montażem kształtki.
Grubość ścianki rury w stosunku do średnicy zewnętrznej określa, które kształtki elektrooporowe mogą być bezpiecznie zgrzewane. Zastosowanie kształtek wysokociśnieniowych PN 16 i PN 25 na cienkościennych rurach o wysokim SDR może spowodować zawalenie się gorącej rury pod wpływem wywieranego ciśnienia.
Nieprawidłowy dobór może skutkować wyciekiem stopionego materiału oraz sytuacjami, w których powietrze dostaje się do gorącego polietylenu o temperaturze powyżej 150°C, co może spowodować pożar.
Dobór odpowiednich kształtek elektrooporowych
Wybór kształtek elektrooporowych wymaga znajomości parametrów rur oraz rozumienia konsekwencji nieprawidłowego doboru. Niezgodność między typem kształtki, a parametrami rury może prowadzić do awarii złącza lub zagrożenia pożarowego w miejscu zgrzewania.
Kompatybilność SDR i PN
Stosunek średnicy zewnętrznej do grubości ścianki rury, wyrażony jako SDR, określa ciśnienie nominalne PN całego systemu. Materiał PE80 obejmuje zakres od SDR41 z ciśnieniem nominalnym PN 3.2 do SDR9 z PN 16, podczas gdy PE100 oferuje szerszy zakres od SDR41 (PN 4) do SDR7.4 (PN 25).
Rury wykonane w identycznych wymiarach, ale z różnych materiałów PE, posiadają odmienne wskaźniki ciśnienia. Ta charakterystyka wymaga szczególnej uwagi podczas doboru kształtek. Dla materiału PE80 rura o SDR17 odpowiada ciśnieniu PN 8, natomiast ta sama wartość SDR dla PE100 daje PN 10. Znajomość zarówno materiału, jak i SDR rury ma kluczowe znaczenie przed rozpoczęciem zgrzewania.
Kształtki do rur cienkościennych
Kształtki PN10 Lightfit przeznaczone są do rur cienkościennych o wyższych wartościach SDR. System ten zapewnia bezpieczne zgrzewanie w następujących zakresach:
| Średnica rury | Bezpieczne SDR |
| 63-90 mm | SDR < 26 |
| 110-710 mm | SDR < 33 |
Zastosowanie zgrzewarki z tymi kształtkami wymaga sprawdzenia, czy wartość SDR rury mieści się w bezpiecznym zakresie określonym przez producenta. Przekroczenie tych parametrów może skutkować nieprawidłowym wykonaniem złącza.
Kształtki do rur grubościennych
Kształtki PN 16 i PN 25 typu socketed oraz siodełka przeznaczone są do rur o niższych wartościach SDR. Zakres bezpiecznego zastosowania obejmuje:
- Rury 16-75 mm: SDR ≤ 11
- Rury 90-710 mm: SDR ≤ 17 (SDR ≤ 11 dla PN 25)
Zastosowanie kształtek wysokociśnieniowych PN 16 i PN 25 na cienkościennych rurach o wysokim SDR powoduje zawalenie się gorącej rury pod wpływem wywieranego ciśnienia.
Nieprawidłowy montaż może również skutkować wyciekiem stopionego materiału oraz sytuacjami, w których powietrze dostaje się do gorącego stopionego PE o temperaturze przekraczającej 150°C, co może spowodować pożar.
Niektóre rury poza ogólnymi wytycznymi mogą być zgrzewane pomyślnie. Rury SDR 21 o średnicach 90 mm, 110 mm i 160 mm zostały ocenione jako produkujące zadowalające długotrwałe zgrzewy z określonymi kształtkami PN 16 typu kolano i trójnik.
Sprawdzanie wymiarów rur
Weryfikacja wymiarów rury przed zgrzewaniem stanowi nieodzowny krok procedury. Należy sprawdzić średnicę rury za pomocą taśmy mierniczej, aby upewnić się, że minimalna średnica zewnętrzna odpowiada specyfikacji na odcinku 5% średnicy od końca rury.
Owalność rury wymaga również sprawdzenia. Jeśli owalność powoduje, że szczelina między współosiowo usytuowaną rurą a kształtką przekracza 1% średnicy zewnętrznej rury, należy zaokrąglić rurę za pomocą odpowiednich narzędzi. Maksymalna szczelina między mimośrodowo usytuowaną rurą a kształtką nie może przekraczać 2% średnicy zewnętrznej rury.
Po zaokrągleniu, jeśli szczelina nadal przekracza 1% średnicy zewnętrznej rury, należy sprawdzić wymiary średnicy zewnętrznej, ponieważ może ona być poniżej określonej wartości. Niektóre rury zwinięte mogą być zbyt owalne do zmieszczenia w mufach, lub zagięcie rury może uniemożliwić wyrównanie końca.

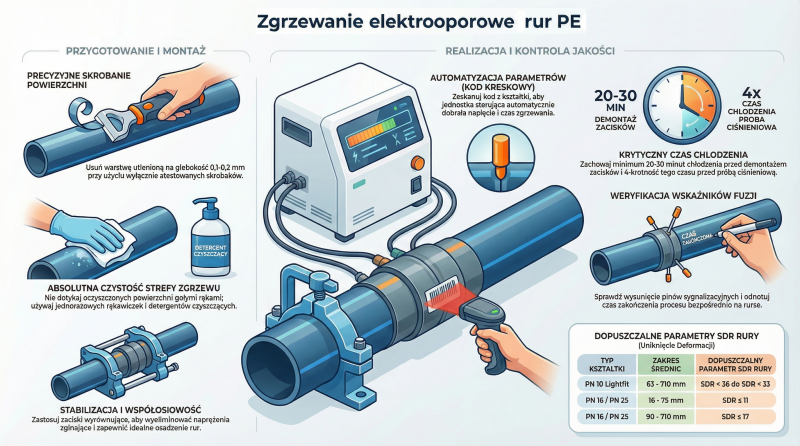

Zgrzewanie elektrooporowe krok po kroku
Wykonanie trwałego złącza elektrooporowego wymaga przestrzegania określonej sekwencji czynności. Każdy etap ma bezpośredni wpływ na szczelność i wytrzymałość finalnego połączenia w instalacji rur PE.
1. Przygotowanie powierzchni rury
W pierwszej kolejności należy sprawdzić, czy rura posiada prosty, równy przekrój zgodny ze specyfikacją. Zrewidowane końce rury należy usunąć, jeśli takie występują. Wszystkie zadry lub wióry z końców rury muszą zostać usunięte przez fazowanie krawędzi prowadzącej, co ułatwia wprowadzenie do kształtki.
Ręce operatora muszą być czyste. Należy używać ściereczek czyszczących lub nosić jednorazowe rękawiczki. Końce rury z zewnątrz i wewnątrz należy oczyścić specjalnymi ściereczkami, usuwając wszelkie zabrudzenia.
Obszar przeznaczony do skrobania należy oznaczyć na co najmniej jednej trzeciej obwodu rury za pomocą markera. Długość skrobania powinna przekraczać głębokość wprowadzenia kształtki elektrooporowej o minimum 10 mm. Należy zmierzyć i oznaczyć końce rur na odpowiedniej głębokości osadzenia - wynosi ona połowę długości kształtki plus 20 mm z kształtką w torbie.
2. Skrobanie i czyszczenie
Usunięcie utlenionej warstwy powierzchniowej stanowi jedną z najważniejszych faz procesu. Należy to wykonać odpowiednimi skrobakami, ręcznymi lub mechanicznymi. Nigdy nie wolno używać papieru ściernego, płótna szmerglowego czy pilników, które mogłyby naruszyć strukturę HDPE.
Skrobanie powinno być kompletne i równomierne - na głębokość około 0,1 mm dla rur do średnicy 63 mm oraz 0,2 mm dla rur o średnicy 63 mm lub większej. Skrobaki ręczne należy prowadzić długimi, równymi ruchami zaczynając od zewnątrz oznaczonych obszarów. Zapobiega to tworzeniu zagłębień w strefie zgrzewania. Około 0,3 mm powierzchni rury musi zostać zdjęte.
Spirale grzejne w kształtkach nie podlegają skrobaniu.
Po skrobaniu końce rury muszą zostać ponownie oczyszczone odpowiednim detergentem. Ta operacja usuwa wszelkie pozostałości polietylenu lub kurzu wygenerowanego przez skrobanie. Wszystkie powierzchnie muszą być całkowicie suche przed przejściem do następnych kroków.
3. Montaż kształtki
Wprowadzenie rur do kształtki elektrooporowej powinno odbywać się bez wymuszania. Elementy muszą być ustawione tak, aby zapewnić doskonałą współosiowość. Należy używać wyrównań blokujących rury we właściwej pozycji do zgrzewania elektrooporowego.
Jeśli proces wprowadzania jest trudny, należy sprawdzić średnicę rur oraz możliwe owalizacje. Oznaczenia wskazujące głębokość wprowadzenia muszą być przestrzegane. Końce rury i kształtka muszą być prawidłowo wyrównane i wolne od naprężeń zginających.
Należy użyć zacisków rurowych lub innych odpowiednich środków do zabezpieczenia rury, aby nie mogła się poruszać. Kształtka musi być odpowiednio podparta, aby zapobiec jej opadaniu podczas procedury zgrzewania.
4. Podłączenie zgrzewarki
Po wyrównaniu i zamocowaniu rury w trybie spawania z kodem kreskowym jednostka zgrzewająca poprosi o odczytanie kodu kreskowego zgrzewu. Należy zeskanować kod kreskowy na kształtce - szczegóły kształtki zostaną rozpoznane i sprawdzone.
Następnie należy podłączyć przewody wyjściowe do terminali kształtki. W przypadku używania przewodów wielowymiarowych 4,0/4,7 mm, należy upewnić się, że końce przewodów wciskają się na terminal kształtki na właściwą głębokość.
5. Proces zgrzewania
Po naciśnięciu przycisku startu rozpoczyna się zgrzewanie. Należy sprawdzić czas rozpoczęcia zgrzewu i dodać czas zgrzewania do czasu chłodzenia. Ten sumaryczny czas należy zapisać na rurze.
Jednostka sterująca dostarcza stałe napięcie do wyprowadzeń terminali, co powoduje nagrzewanie się elementu grzejnego kształtki. Proces ten nagrzewa przylegającą powierzchnię rury, tworząc jednorodne stopienie między rurą a kształtką.
6. Czas chłodzenia
Czas chłodzenia umożliwia zestalenie stopionego materiału PE. Po upływie tego czasu zaciski mogą zostać usunięte. Dla siodełek, trójników i zaworów w średnicach 40-180 mm wymagany czas wynosi 20 minut, natomiast dla średnic 200-315 mm wydłuża się do 30 minut.
Powierzchnia zewnętrzna kształtki pozostanie gorąca i nie należy jej dotykać do całkowitego ostygnięcia. Nie wolno uruchamiać ciśnienia w systemie przed upływem czterokrotności wskazanego czasu chłodzenia.
Najczęstsze błędy podczas zgrzewania elektrooporowego
Błędy w procesie zgrzewania elektrooporowego rur PE powodują defekty, które pozostają niewidoczne do momentu uruchomienia instalacji. Warto poznać typowe pomyłki, aby uniknąć kosztownych awarii i zapewnić trwałość wykonywanych połączeń.
Niedokładne przygotowanie powierzchni
Stosowanie niewłaściwych narzędzi do przygotowania powierzchni stanowi częsty błąd podczas zgrzewania elektrooporowego. Pilniki metalowe, płótno szmerglowe czy papier ścierny niszczą strukturę HDPE, tworząc mikrouszkodzenia uniemożliwiające prawidłowe połączenie molekularne. Skrobanie wymaga wyłącznie zatwierdzonych narzędzi rotacyjnych lub ręcznych skrobaków przeznaczonych do polietylenu.
Niewystarczająca głębokość skrobania pozostawia utlenioną warstwę, która blokuje prawidłowe stopienie materiału. Warstwa utleniona musi zostać usunięta na głębokość około 0,1 mm dla rur do średnicy 63 mm oraz 0,2 mm dla większych średnic. Nadmierne usuwanie materiału osłabia strukturę rury w strefie zgrzewania.
Skrobanie rozpoczynające się bezpośrednio w strefie zgrzewania tworzy lokalne zagłębienia, które zakłócają równomierne rozłożenie stopionego materiału. Długie, równomierne ruchy zaczynające się poza oznaczonym obszarem zapobiegają powstawaniu tych nierówności.
Zanieczyszczenie strefy zgrzewania
Dotykanie oskrobanych powierzchni gołymi rękami wprowadza pot, oleje ze skóry, kremy z filtrem UV oraz inne substancje uniemożliwiające prawidłowe zgrzewanie. Operator musi używać jednorazowych rękawiczek lub regularnie czyścić ręce ściereczkami.
Terminale zgrzewarki wymagają stałej czystości. Upuszczenie końcówek spawalniczych w brud przenosi zanieczyszczenia bezpośrednio do strefy połączenia elektrycznego. Brudne terminale zakłócają przepływ prądu i uniemożliwiają równomierne nagrzewanie spirali grzejnej.
Przedwczesne wyjęcie kształtki z opakowania naraża jej wnętrze na kurz, wilgoć oraz inne zanieczyszczenia. Praca w warunkach wietrznych lub wilgotnych bez osłony spawalniczej prowadzi do zanieczyszczenia wodą lub pyłem, które uniemożliwiają prawidłowe stopienie polietylenu.
Nieprawidłowy dobór kształtek
Zastosowanie kształtek wysokociśnieniowych PN 16 i PN 25 na cienkościennych rurach o wysokim SDR powoduje zawalenie się gorącej rury pod wpływem wywieranego ciśnienia. Ciśnienie między rurą a kształtką w temperaturze przekraczającej 150°C deformuje cienkościenną rurę, niszcząc strukturę złącza.
Nieprawidłowy montaż skutkuje wyciekiem stopionego materiału oraz dostaniem się powietrza do gorącego stopionego PE o temperaturze powyżej 150°C. Kontakt powietrza z roztopionym polietylenem w tej temperaturze może spowodować pożar. Złącze będzie niewystarczające i wystąpią awarie instalacji po uruchomieniu.
Przerwy w zasilaniu podczas zgrzewania
Wyczerpanie paliwa w generatorze podczas cyklu zgrzewania przerywa proces topienia i uniemożliwia dokończenie połączenia. Sprawdzenie poziomu paliwa przed rozpoczęciem stanowi obowiązkowy krok procedury. Generator musi posiadać wystarczającą ilość paliwa na przeprowadzenie całego cyklu bez przerw.
Jeśli generator przestanie działać w trakcie procesu, zgrzewanie musi zostać przerwane. Wznowienie procesu po uzupełnieniu paliwa nie jest dopuszczalne. Po ostygnięciu kształtkę należy usunąć z systemu i wykonać nowe połączenie z użyciem nowej kształtki oraz odpowiednio przygotowanej rury.
Kontrola jakości złączy elektrooporowych
Weryfikacja jakości wykonanego złącza stanowi końcowy etap procesu zgrzewania elektrooporowego. Warto poznać metody oceny połączeń, aby potwierdzić szczelność i trwałość złącza w instalacji rur PE.
Wskaźniki fuzji na kształtkach
Wskaźniki fuzji wystające po zakończeniu zgrzewania sygnalizują rozwój ciśnienia fuzji, jednak nie gwarantują jakości złącza. Wysokość wysunięcia pinu zależy od typu kształtki, tolerancji komponentów oraz właściwości materiału. Interpretacja tego zjawiska wymaga znajomości dodatkowych parametrów procesu.
Gdy pin nie wystaje, operator musi zweryfikować następujące elementy: zgodność wymiarową średnicy zewnętrznej i owalności rury, średnicę wewnętrzną gniazda kształtki, maksymalną szczelinę między rurą a gniazdem nieprzekraczającą 1% dla położenia koncentrycznego i 2% dla ekscentrycznego. Ponadto należy sprawdzić brak zakłóceń w zasilaniu jednostki zgrzewającej, prawidłowe parametry zgrzewania oraz właściwe wyrównanie rury do kształtki.
Po potwierdzeniu spełnienia powyższych wymagań złącze z niewystającym pinem nie wymaga wycięcia i wymiany. Zasada ta zapobiega niepotrzebnemu odrzucaniu prawidłowo wykonanych połączeń.
Dokumentacja procesu zgrzewania
Zapisanie czasu rozpoczęcia zgrzewania stanowi podstawę dokumentacji każdego złącza. Operator sprawdza czas rozpoczęcia, dodaje czas zgrzewania do czasu chłodzenia i zapisuje wynikowy czas na rurze. Moment ten wskazuje, kiedy zaciski mogą zostać usunięte bez ryzyka uszkodzenia połączenia.
Skanowanie kodu kreskowego na kształtce rejestruje parametry w jednostce zgrzewającej, tworząc cyfrowy zapis procesu. Producenci mogą modyfikować projekt kształtki w ramach rozwoju produktu, co skutkuje różnymi czasami zgrzewania i chłodzenia dla identycznych elementów. Prawidłowe parametry dla każdej kształtki znajdują się na etykiecie opakowania. W przypadku wątpliwości należy kontaktować się z producentem osprzętu.
Bezpieczeństwo pracy ze zgrzewarką elektrooporową
Zgrzewanie elektrooporowe rur PE wiąże się z zagrożeniami wynikającymi z wysokiej temperatury oraz charakteru pracy z urządzeniami elektronicznymi. Warto poznać te zagrożenia i stosować odpowiednie środki ochrony, aby zapobiec obrażeniom oraz sytuacjom awaryjnym.
Zagrożenia podczas procesu zgrzewania
Temperatura w strefie zgrzewania przekracza 150°C, co stwarza ryzyko poważnych oparzeń. Element grzejny kształtki oraz przylegająca powierzchnia rury osiągają tę temperaturę podczas całego cyklu zgrzewania. Powierzchnia zewnętrzna kształtki pozostaje gorąca znacznie dłużej niż wymagany czas chłodzenia.
Nieprawidłowy dobór kształtek może prowadzić do wycieków stopionego materiału. Kształtki PN 16 i PN 25 zastosowane na cienkościennych rurach powodują zawalenie się rury pod wpływem ciśnienia oraz kontakt powietrza z roztopionym polietylenem. Kontakt powietrza z materiałem o temperaturze powyżej 150°C może spowodować zapłon.
Zgrzewarka elektrooporowa stanowi urządzenie elektroniczne, dlatego istnieje możliwość zapłonu podczas procesu łączenia. Szczególnie niebezpieczne są sytuacje pracy w środowisku gazowym lub w pobliżu materiałów łatwopalnych.
Środki ochrony indywidualnej
Masa kształtki elektrooporowej podana na etykiecie opakowania określa wymagane środki ochrony indywidualnej. Kształtki o większych średnicach i znacznej masie wymagają wzmocnionej ochrony podczas obsługi.
Jednorazowe rękaviczki lateksowe lub nitrylowe należy stosować podczas przygotowania powierzchni rury. Rękaviczki zapobiegają zanieczyszczeniu strefy zgrzewania potem, olejami ze skóry oraz kremami z filtrem UV. Stosowanie rękaviczek podczas obsługi ściereczek czyszczących eliminuje przenoszenie zanieczyszczeń na przygotowane powierzchnie.
Operator nie może dotykać kształtki do momentu jej całkowitego ostygnięcia, niezależnie od upływu wymaganego czasu chłodzenia.
Praca w środowisku gazowym
Zgrzewarka elektrooporowa musi być obsługiwana wyłącznie w środowisku wolnym od gazu i z dala od materiałów łatwopalnych. Użytkownicy decydujący się na pracę w środowisku gazowym czynią to na własne ryzyko.
Praca w instalacjach gazowych wymaga specjalnych procedur zabezpieczających. Należy zastosować odpowiednie systemy oczyszczania, które kontrolują przepływ gazu podczas procesu. Systemy te umożliwiają bezpieczne wykonanie zgrzewania poprzez odprowadzenie gazu z obszaru pracy oraz kontrolę ciśnienia w rurociągu.
Postępowanie w sytuacjach awaryjnych
Przerwanie zasilania podczas cyklu zgrzewania wymaga natychmiastowego zatrzymania procesu. Wznowienie zgrzewania po przywróceniu zasilania nie jest dopuszczalne. Po ostygnięciu należy usunąć kształtkę z systemu i wykonać nowe połączenie z użyciem nowej kształtki oraz odpowiednio przygotowanej rury.
Kształtka wykazująca nieprawidłowe wskaźniki fuzji lub widoczne defekty po zakończeniu zgrzewania wymaga szczegółowej weryfikacji parametrów połączenia przed dopuszczeniem złącza do eksploatacji. Nie wolno uruchamiać ciśnienia w systemie przed upływem czterokrotności wskazanego czasu chłodzenia, ponieważ prowadzi to do uszkodzenia złącza i potencjalnych wycieków.
